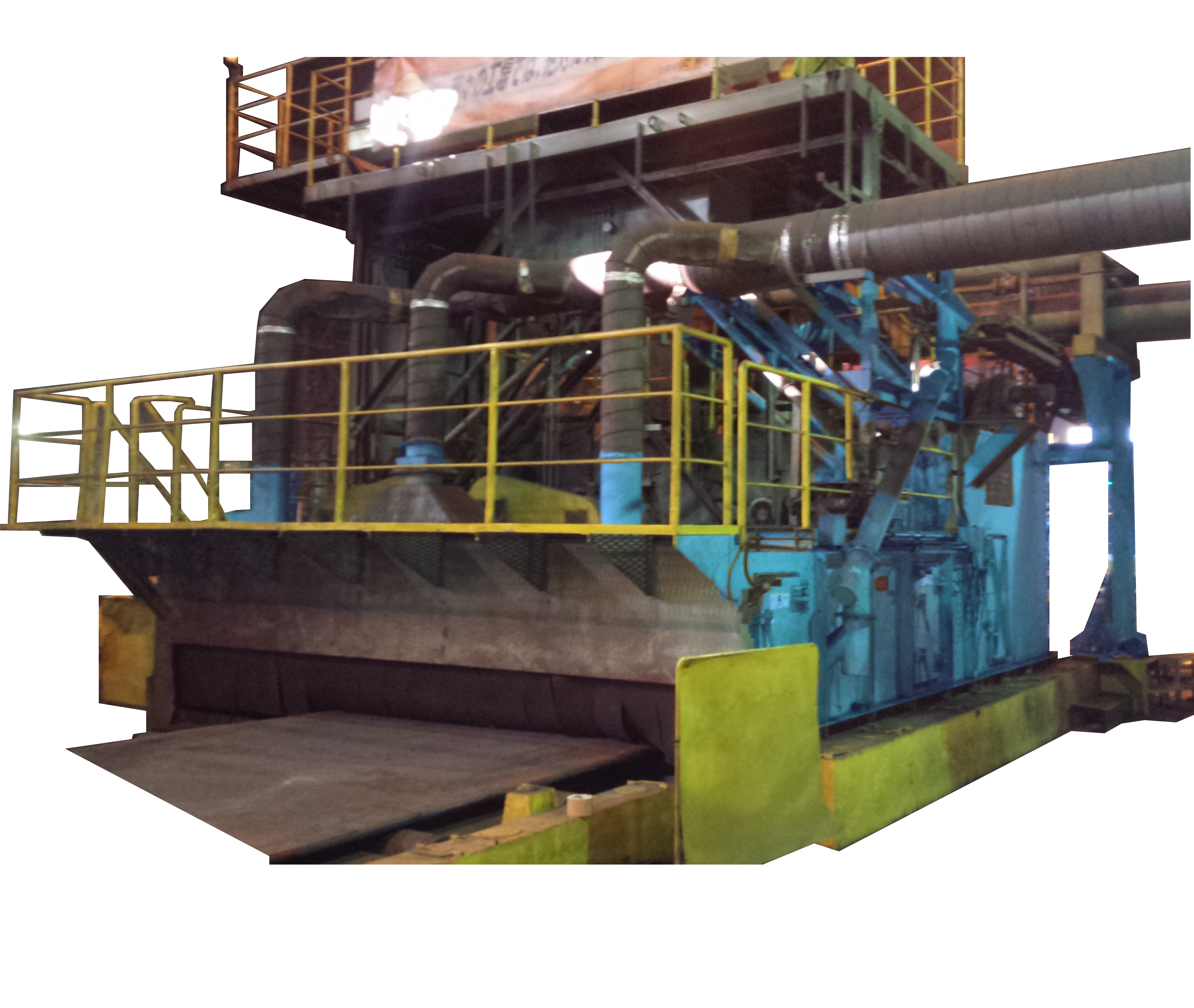

4000Wプレートディスケーラー SHOT BLAST

経済的なショットブラストユニット

従来のストレートベーンより投射時間が短縮できる、経済的なTK型カーブベーンユニットを装備しています。

広い適用範囲

多品種生産の中物・大物鋳物製品の砂落し及び表面研掃に最適です。
特に複雑な形状のもの・中子のある鋳物、または溶接構造物などの大物を1つの工程で処理できます。

ムラなく研掃

クレーンブラストは製品をクレーンに吊下げ研掃しながら回転・上下・前後へ移動し、製品全体をムラなく仕上げます。
①自転の正逆転機能
　回転方向による研掃ムラの解消
②製品の上下移動機能
　投射範囲の拡張・死角の低減
③製品の横移動機能
　投射範囲の拡大・研掃ムラの解消

耐摩耗性ライニングの採用

ショットの直射部やショットブラストユニットには高耐摩耗性材料のライニングが使用され、システムの保守が容易です。

研掃材リサイクル機構

TE型セパレーターは研掃後のショット・砂・微粉などの混合物をショットと不純物を完全に分離します。
ショットセパレータ―のサイズはショット中に含まれる砂量および処理能力に応じて決定します。

本メカニズムは、研掃後のショットと不純物はまずパンチングメタル状ドラム内で大きなスケール・砂玉などが分離され、次に流量調整ゲートにより均等なカーテン状にして落下させ、エアー選別方式によりショットと不純物を分離します。
そしてきれいなショットをショットブラストユニットへと供給します。

このリサイクル機構により摩耗を加速する不純物の除去はベーンの寿命を長くし、メンテナンスコストを減少します。

作業性がアップ

製品を吊下げるクレーン型のメリットは不安定な製品や小物品を大量に処理している場合、台車式より取り扱いが容易です。
さらに吊下げ用クレーンを2台以上用意すると、一方で研掃中にもう一方で製品の積み下ろしができますので作業性がアップします。
