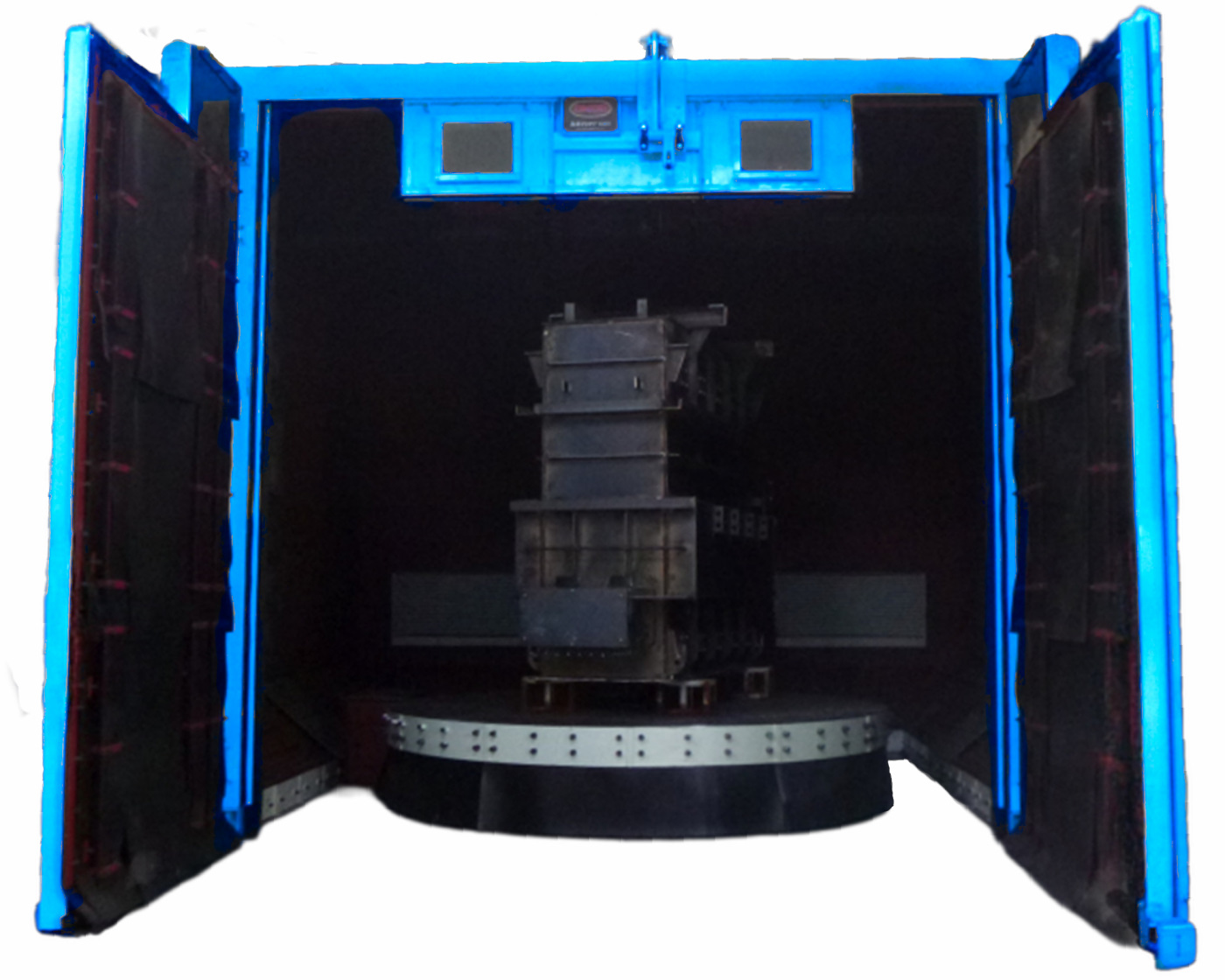

10ton台車式ショットブラスト装置 SHOT BLAST

経済的なショットブラストユニット

従来のストレートベーンより投射時間が短縮できる、経済的なTK型カーブベーンユニットを装備しています。

広い適用範囲

多品種生産の中物・大物鋳物製品の砂落し及び表面研掃に最適です。
特に複雑な形状のもの・中子のある鋳物、または溶接構造物などの大物を1つの工程で処理できます。

耐摩耗性ライニングの採用

ショットの直射部やショットブラストユニットには高耐摩耗性材料のライニングが使用され、システムの保守が容易です。

研掃材リサイクル機構

TE型セパレーターは研掃後のショット・砂・微粉などの混合物をショットと不純物を完全に分離します。
ショットセパレータ―のサイズはショット中に含まれる砂量および処理能力に応じて決定します。

本メカニズムは、研掃後のショットと不純物はまずパンチングメタル状ドラム内で大きなスケール・砂玉などが分離され、次に流量調整ゲートにより均等なカーテン状にして落下させ、エアー選別方式によりショットと不純物を分離します。
そしてきれいなショットをショットブラストユニットへと供給します。

このリサイクル機構により摩耗を加速する不純物の除去はベーンの寿命を長くし、メンテナンスコストを減少します。

作業性がアップ

製品を機械に載せるだけで研磨・清掃作業ができるため、作業効率の向上に貢献します。
